| 產品名稱： | 動態循環熱水加熱蒸發濃縮機組 |
| 產品編號： |
1.簡介
動態循環熱水加熱蒸發濃縮機組，采用熱水循環加熱，保證加熱溫度的穩定性、可控性，防止過熱溫度破壞有效成分。
本公司生產的動態循環熱水加熱蒸發濃縮機組，完全按照GMP的規范要求設計、生產制造。
2.產品選擇
可根據濃縮處理物的耐溫特性，選擇單效或雙效。
3.工作流程及原理
3.1.雙效蒸發濃縮機組
處理溶液進入一效蒸發罐中，在循環蒸發泵的作用下，動態循環加熱、蒸發。
一效的熱源為熱水，蒸發出的溶劑氣體作為熱源進入二效的加熱器中。
一效的濃縮液蒸發到一定濃度，自動進入到二效蒸發罐中，在循環蒸發泵的作用下，動態循環加熱、蒸發。
二效蒸發出的溶劑氣體進入冷凝器回收。
3.2.單效蒸發濃縮機組
提取液進入蒸發罐中，在循環蒸發泵的作用下，動態循環加熱、蒸發。
熱源為熱水，蒸發出的溶劑氣體進入冷凝器回收。
4.技術指標
4.1.雙效蒸發濃縮機組
一效加熱溫度≤80℃，二效加熱溫度≤65℃，可調可控.
一效蒸發溫度≤65℃，二效蒸發溫度≤50℃。
4.2.單效蒸發濃縮機組
加熱溫度：≤60℃，可調可控。
蒸發溫度：≤45℃。
5.特點和優越的性能
濃縮液快速循環加熱、蒸發，效率高。
采用雙效，可大幅節約能耗。
無糊層、結垢。
一種專利設計蒸發器，確保熱量的散發和溶劑的回收。
在不破真空的條件下排液，提高了生產效率。
有效控制發泡問題。
操作簡便，易于清洗。
6.構成
進液控制裝置，包括：進液泵（選配）、在線流量計（選配）、自控閥等。
真空裝置，包括真空泵、循環液儲罐、冷卻器等。
汽水換熱裝置
蒸發罐（單效為一件，雙效為兩件）
蒸發循環泵
換熱器
冷凝器
受液罐
回收液輸液泵等。
真空表
在線液位計
在線溫度表
在線濃度計（選配）
變頻器
在線清洗裝置以及快開式觀察和清洗手孔
7.動態循環熱水加熱蒸發濃縮機組型號代號
8.動態循環熱水加熱蒸發濃縮機組型號規格及圖片

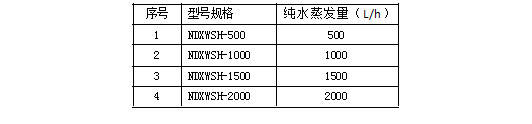

雙效型號規格一覽表
單效型號規格一覽表
9.動態循環熱水加熱蒸發濃縮機組三維設計圖片
10.材質
材質有sus304、sus316L等選擇，也可根據客戶的要求定做特種材質。
11.應用范圍
各種水溶液的蒸發濃縮。
各種脂溶性溶液的蒸發濃縮。
12.工程實例：
