蒸脫機及蒸脫冷卻回收裝置
1.簡介
蒸脫冷卻回收裝置是’全密閉連續化運行智能化控制植物提取線‘的關鍵設備之一，專用于提取后的渣中殘留特種有機溶劑的蒸脫回收，避免浪費，保證安全。
蒸脫冷卻回收裝置的核心設備是蒸脫機。
2.工作流程及原理
提取渣進入蒸脫機后，提取渣被加熱和直接汽脫溶，揮發出的溶劑氣體進入冷凝器冷卻回收，提取渣排出。
蒸脫機連續化運行，通過自動料門控制蒸脫時間和回收的效果。
3.效率指標
蒸脫后，提取渣殘留有機溶劑含量≤500ppm，含水率≤50%。
4.裝置構成
蒸脫機
密封進料器
冷凝器
受液罐
在線液位計
輸液泵
變頻器
觀察和清洗手孔

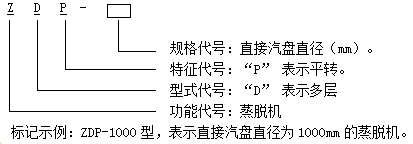

5.蒸脫機型號代號
6.蒸脫機型號規格及圖片

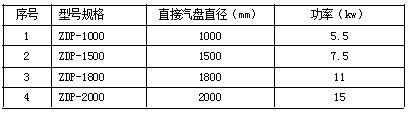

型號規格一覽表
7.蒸脫冷卻回收裝置三維設計圖片

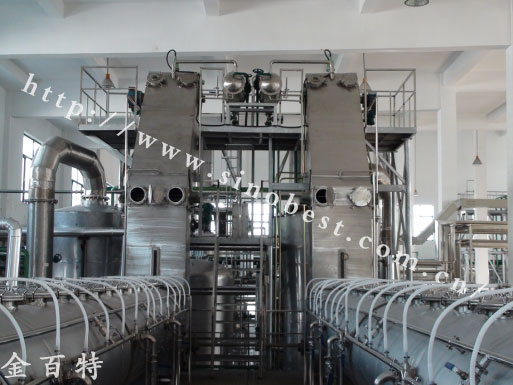

8.典型工程實例：
600kg/h茶多酚提取生產線----實例照片
